HDI 激光數字成像技術，數據文件直接由DPX讀取，轉換成圖像，通過DMD和鏡頭將激光束傳輸?shù)桨宀模?其應用于載板、軟板、HDI板、多層板，精細的解析品質，優化的工藝，提供高效的行業解決方案。
高精度：
解析度可達1.2μm，最小線寬可達25微米
高效率：
曝光速度最高可達450mm/s，內置解析加速器，文件解析速度更快
高良率: 固定漲縮、自動漲縮、區間漲縮、分區對位
低成本:
無需菲林，節約材料成本；工藝流程優化，節約人工成本
解析度可達1.2μm， 最小線寬25μm（依據配置）
Regulus 15.0kV 9.3mmx500 LM(L)
Regulus 15.0kV 9.3mm
Regulus 15.0kV 9.3mmx500 LM(L)
Regulus 15.0kV 9.3mm x250 LM(L)
1.自動漲縮功能
2.固定漲縮功能：
依據提供的固定漲縮值進行曝光
3.量測漲縮功能：
實際量測作業的板材，選取實際的
板材漲縮值 進行曝光
作業說明：可設定需要量測板材的
數量，量測板材后取
平均值進行曝光。
超長焦深±300μm；
工作過程中激光能量實時監測并動態調整
序列號 / 流水號 / 漲縮值 / 日期 / 時間 / 條形碼 / 二維碼
應用于載板、軟板、HDI板、多層板
| 規格參數 / 型號 |

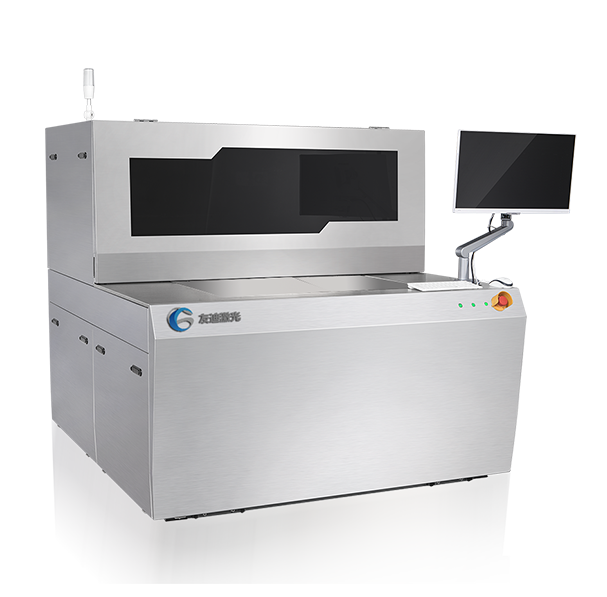

DPX715T(雙臺面）
DPX725T(雙臺面）
|
|---|---|
| 應用領域 | PCB、HDI、FPC |
| 適用制程 | 內層，外層 |
| 有效曝光面積 | 620mm*810mm(24.5"×32") |
| 板材厚度 | 0.1~3mm |
| 高感干膜 |
240面/小時@21"×24"
360面/小時@21"×24"
|
| 工藝解析 |
線寬/線距 25/25μm
30/30μm
|
| 線寬公差 | ±10% |
| 外層對位精度 | ±12um |
| 內層對位精度 | 24um |
| 內層對位方式 | UV-Mark |
| 激光功率 | 25-50W（可選） |
| 漲縮模式 | 固定漲縮/自動漲縮/區間漲縮/分區對位 |
| 使用資料格式 | gerber274x,odb++ |
*如有規格變更恕不另行通知
