先進的3D蓋板數字化無掩模成像引領者

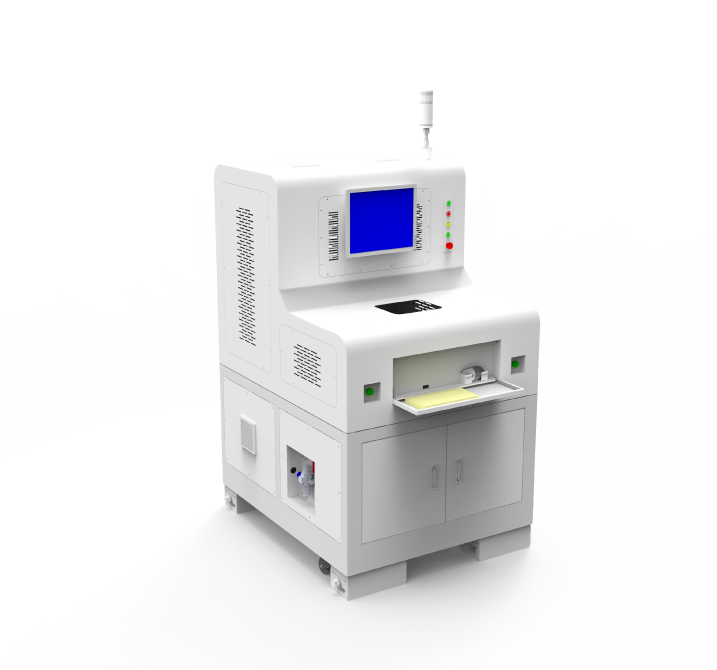

ML-300 直接在 3D 曲面玻璃蓋板進行高精度曝光，為客戶帶來高分辨率，高效率及高良率的產品，穩定的冷卻系統，確保設備內部保持 22℃的恒溫狀態，保障了設備的穩定。成功地將集成電路用的微細工藝“負性光刻膠”工藝制造技術，運用在 3D 曲面玻璃蓋板生產上。
此工藝制造技術，將提升 3D 曲面玻璃蓋板生產一次性良率，可高達 95%以上，圖案更精細，色彩還原度更佳。有效改善原傳統絲印良率低、返工率高、線寬粗等弊端。

3D 應用優勢

無掩膜/光罩，非接觸式光刻
高產能，高良率，低成本
柔性生產，快速切換產品

·不規則曲面玻璃基板上高質量圖形轉移（<30um）
·z軸實時對焦結合軟件補償算法，可應對每件產品不一致性
·可完成2.5D/3D/4面曲/U型/環繞等曲面玻璃圖形化

產能	良率	兼容性	打樣成品
1200 pcs/h	≥95%	高于所有傳統工藝	低于所有傳統工藝

不同BM工藝VS不同產品線條對比

移?。ㄊ褂糜湍仙?

光罩曝光機（使用油墨上色）

GIS-DLP（使用光阻上色）

3D曝光機核心技術

數字化成像技術

利用TI的圖形發生器-數字微鏡器件（DMD）芯片來產生數字圖像, DMD由80萬或200萬個微鏡組成，在DMD光斑范圍內，能保證清晰和銳利的方形網點。這種最新的數字曝光系統已成為業界新標準。

375納米激光器

工業級別375納米耦合激光器，自主研發了激光成像系統，將375納米耦合激光器激光利用率從傳統的30%提高至50%

高精度光學引擎

DLP（Digital light processing）光學系統采用UV激光光源，輸出的激光通過特種準直鏡頭實現對DMD的高均勻照明，最后通過投影鏡頭實現圖形的輸出。投影鏡頭為采用紫外特種光學材料的雙遠心鏡頭，具有低畸變，高透過率的特點。

高精度運動平臺

±1μm運動控系統；運動誤差實時補償系統

領先的智能3D玻璃蓋板全線自動化方案

該方案是用于生產3D蓋板玻璃加工需求，適用于曲面蓋板玻璃工藝；附帶相應配合設備，包括全線配備自動上/下料機、平板/等離子清洗機、自動噴涂機、遂道式表干線、直寫式激光曝光機、顯影/清洗機、遂道式固烤線或立式烤箱等輔助設備；高分辨率，高生產率，高產量，更薄的厚度，更高的質量（外觀）低成本；3D Glass LDI適用領域：可穿戴產品，汽車產品，手機產品，家用電器行業等

等離子清洗	3D光阻噴涂	GIS曝光	顯影	固化	成像
玻璃表面清潔	噴涂控制單次膜厚 3μm±0.05	公差±0.05mm	低殘留顯影，控制顯影效果	立體烤箱, 溫度均衡控制	清洗后包裝覆膜發往客戶端

規格參數 / 型號	GL400系列
應用領域	多曲面玻璃(四曲一次曝光成型）
外觀尺寸mm(可訂制 )	1000x1210x2050
曝光時間CT/pcs	22s
最大曝光面積(可訂制 )	170x90mm
可接受光刻膠厚度	1-15um (常規6um)
額定電壓	單相 220V/50HZ 接地良好
額定壓縮空氣壓力	0.8 Mpa
激光輸出波長	375nm±10nm
激光傳輸方式	光纖
感光材料	光刻膠
圖像解析分辨率	12700dpi
最大功率	4KW (Laser 6w ) / 4.5KW (Laser 9w )
輸出激光功率	6W (±3%)/ 9W (±3%)
輸入文件格式	DXF
曝光精度	45±5μ
產品多層套位精度	30um
油墨邊緣鋸齒	≤20μm
VA區長寬尺寸公差	±40um
位置偏差	≤60um
硬件重復精度	±8um
